GCS滾柱式超越離合器

GCS

GCS滾柱式超越離合器系列為滾柱式帶撥爪的超越離合器，其內部采用滑動軸承。工作時是主動側帶動從動側(如安裝圖所示)一起旋轉。在工作時需要內環停止時，可由撥爪機構控制。當擋塊擋住撥爪時，從動側立刻停止，而主動側則繼續運轉。
可與齒輪、鏈輪、皮帶輪等聯結傳遞動力。
本離合器主要是用于給料裝置、步進機構、包裝機、制釘機和裝訂機等。

13813661008

立即咨詢

產品詳情

GCS滾柱式超越離合器特性及應用：

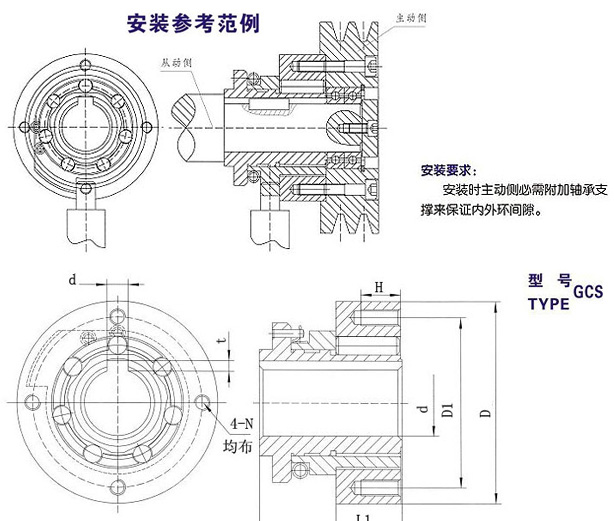

GCS系列為滾柱式帶撥爪的超越離合器，其內部采用滑動軸承。工作時是主動側帶動從動側(如安裝圖所示)一起旋轉。在工作時需要內環停止時，可由撥爪機構控制。當擋塊擋住撥爪時，從動側立刻停止，而主動側則繼續運轉。
可與齒輪、鏈輪、皮帶輪等聯結傳遞動力。
本離合器主要是用于給料裝置、步進機構、包裝機、制釘機和裝訂機等。

型號	額定扭矩〔N·m〕	超越極-限轉速〔r/min〕		外形尺寸〔mm〕								重量〔kg〕
型號	額定扭矩〔N·m〕	內環	外環	d(H7)	D₁	D	L	L₁	N	b×t	H	重量〔kg〕
GCS2576	49	595	1000	25	64	76	54	24.5	M6	8×3.3	15	1.1
GCS3086	60	525	850	30	74	86	55	26	M8	10×3.3	16	1.5
GCS3596	100	410	720	35	84	96	68	30	M8	10×3.3	16	3.07
GCS40110	160	386	684	40	95	110	80	38	M10	12×3.3	18	4.68
GCS45125	246	346	630	45	112	125	85	42	M10	12×3.3	18	5.65
GCS50140	380	335	605	50	120	140	96	50	M12	14×3.8	20	7.63
GCS55160	613	290	505	55	140	160	108	56	M14	14×3.8	20	10.5
GCS60180	1175	250	423	60	156	180	120	65	GCS14	16×4.3	20	17.89
GCS65200	1510	223	360	65	164	200	130	65	M16	16×4.3	20	20.15
GCS70225	2819	168	266	70	180	225	135	70	M18	18×4.4	20	26.52
